HD820 HDMI音频解码器 说明书

分类:5.1音频解码器手册 1957 2

5.1声道分离测试音源(请右键-链接另存为):

http://www.aoyint.com/software/audiotest/51音频6CH声道DTS测试.dts

或下载测试音源包,音源如截图(含上面分离测试音源,无需重复下载,请右键-链接另存为)

http://www.aoyint.com/software/audiotest/51test.rar



关于设备5.1硬解码

要实现真正的5.1环绕效果,以下三点缺一不可:
1.片源:有下载的DTS杜比AC-3格式的电影,音乐文件。5.1的游戏机在线的5.1电影音乐频道。
2.播放设备:带光纤输出的索尼PS2,PS3,PS4,微软XBOX360 XBOX ONE游戏机带HDMI,光纤,同轴(S/PDF)输出DVD蓝光播放器,硬盘播放器,电脑,电视,机顶盒,电视盒,投影仪等。
3.音箱或是功放设备:带5.1模拟莲花口3.5MM口输入的5.1功放5.1有源音箱。或者能拼成独立6声道的5.1功放音响。

播放器源码设置:
播放器音源设备一定要设置成“源码”(各厂家有不同表示方式,有源码SPD|F数字、比特流、透传,自动,RAW等)输岀;给解码器解码,分离出6声道通过5.1莲花口输出。

例:

简介:

HD820音频解码系统可以解码全景声、DTS、杜比AC-3、LPCM等多种数字音频格式源码;支持U盘播放DTS、AC3、WAV、FLAC、APE、MP3等多种无损高品质音频播放、支持HDMI输入源码音频解码、支持ARC音频回传、支持光纤和同轴输入解码、支持蓝牙5.0无线传输、支持USB播放和电脑USB声卡,实现一机完成所有音频设备的连接和解码输出。可以通过5.1声道或2.0声道输出,完全兼容市面上所有功放或有源音响设备。前面板LED显示可显示产品的工作状态,面板按键操作和红外遥控操作。可与DVD播放机、蓝光机、网络播放器、机顶盒、PS2、PS3、Xbox360、PC、家庭影院、汽车等众多娱乐设备的互机对接使用。

产品特点

l 支持一路数字同轴输入、一路数字光纤输入、一路HDMI输入、一路ARC音频回传输入、一路蓝牙5.0输入、一路USB播放输入和USB电脑声卡输入,不同信号源之间可以自由切换。

l 支持一组5.1声道模拟音频输出、任何信号输入解码和播放时支持5.1或2.0声道两种输出方式选择,可根据音箱数量灵活配置。

l 最新蓝牙5.0传输方式,可自动检测和兼容蓝牙设备。

l 采用24 bit/192KHz音频DSP,第四代24bit/192KHz DAC六声道芯片,具上电复位功能。

l 支持杜比数码AC3、DTS、LPCM、HDCD、PCM、Dolby digital、Dolby Prologic Ⅱ等多种数字音频格式解码。

l 支持U盘多媒体播放,可播放5.1声道和无损音乐等多媒体内容,最大容量128G/FAT32格式。

l 支持一级文件夹播放。

l 高品质音质,低噪音,上电脑静音和复位功能,更好的保护后级和设备。

l 一键切换输入源,操作方便快捷,支持面板按键简单操作和红外遥控操作。

l 面板LED指示工作状态,外置多功能红外遥控器控制,应有尽有。

l 断电记忆功能,重新开机后自动切换到上次使用信号通道,USB播放记忆断电前文件。

l 前面板工作指示灯,当有信号输入时对应指示灯常亮,当没有信号输入时对应指示灯闪烁。

l 使用DC 12V/1A外置电源适配器供电,宽电压可使用DC(7-20V)供电。

操作视频展示:



连接与调试:

1、安装拼拧紧蓝牙天线。将12V/1A电源适配器(请检查电源规格,切勿随意使用非标规电源)接到HD820解码器电源DC输入端,再将适配器插入室内电源插座。

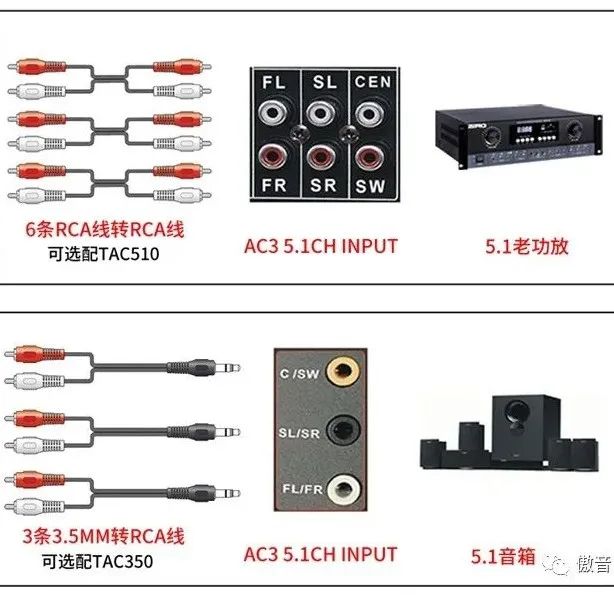

2、通过六条莲花RCA线将HD820解码器的5.1音频输出口联接到功放或5.1音箱的输入(INPUT)对应连接,将功放切换成的对应的5.1声道输入或AC-3输入(具体模式选择和联线请对照机器的接口旁边文字)。

FL-左前置,FR-右前置,SL-左环绕,SR-右环绕,CE-中置,SW-重低音,

3、蓝牙输入模式:

1)将HD820开机,切换到蓝牙模式(BT灯亮)

2)打开手机蓝牙设备搜索到HD820,连接此蓝牙名配对,显示连接成功,

3)打开手机音乐播放器点播放音乐。

PS:不能配对,从手机或平板设备删除所有已联蓝牙设备记录。重启手机或平板恢复设备蓝牙驱动后,重新联接此设备。

4、强烈建议通过蓝牙模式调试联接好音箱,确保音箱与HD820解码器联接正确并出声。如出现异常,将音箱FL或FR逐一联接解码器输出的6个端口。检查确认解码器每一个声道输出正常后再切换为其它模式。

5、HDMI输入模式:请使用19+1芯的HDMI标准音频线(HDMI线≤3m),通过HDMI线将机顶盒播放器的输出和HD820的HDMI INPUT输入联接,HD820的HDMI OUT输出联接至显示器、电视机、投影等设备HDMI输入显示图像,HD820换成HDMI输入即可(HDMI灯亮)。

6、光纤或同轴输入模式,通过光纤音频线或75欧同轴音频线将播放器或电视的光纤或同轴输出口连接到HD820的光纤(OPTICAL INPUT )或同轴(COAXIAL INPUT)输入口,将电视机的音频输出设置为光纤或同轴源码输出,HD820切换成光纤(OPT灯亮)或同轴输入(COA灯亮)。



7、HDMI(ARC)音频回传功能,请使用19+1芯的HDMI标准HDMI线,将电视机的HDMI ARC接口和HD820的HDMI OUT(ARC)接口连接,将电视机的音频输出为HDMI ARC源码输出,HD820切换成HDMI ARC输入(ARC灯亮)。

8、U盘播放,请首先格式化U盘或检查U盘是否为FAT32格式 16bit,拷入音频文件到U盘,可建一级文件夹分类拷入。建议比特率为2000kbps及以下(正常CD级音质为1411.2kbps)。插入到解码器USB口就可以播放,将HD820切换USB输入模式(USB灯亮)。

9、USB-PC电脑声卡,请把HD820解码器切换成USB-PC输入后,用USB线连接电脑USB和解码器USB连接,才可以正常安装电脑声卡驱动。

(驱动和播放器设置可以参考驱动下载页:http://www.aoyint.com/pcusbdriver.html)



物理连接口示意图:

1:电源开关键                                               2:U盘接口和PC-USB声卡接口
3:HDMI ARC音频回传指示灯                 4:HDMI输入指示灯
5:光纤输入指示灯                                       6:同轴输入指示灯
7:蓝牙输入指示灯                                       8:USB-PC声卡输入指示灯
9:U盘播放指示灯                                        10:声道指示灯(亮为5.1,不亮为2.0,闪烁为2.1)
11:红外遥控接收头                                      12:输入切换键(长按5.1和2.0切换)
13:U盘播放上一曲键(长按音量减)      14:U盘播放下一曲键(长按音量加)



1:蓝牙5.0天线                                        2:重低音输出口
3:中置输出口                                          4:5.1声道右环绕输出口
5: 左环绕输出口                                      6:5.1声道右前置输出口
7: 左前置输出口                                       8:同轴数字信号输入口
9:光纤数字信号输入口                             10:HDMI数字信号输入口
11:HDMI数字信号输出/ARC音频回传输入 12:DC12V电源适配器输入

遥控器

遥控学习键功能操作说明:
1.长按“OK”键约3秒,红色LED灯常亮进入学习状态。
2.按下需学习按键,LED闪烁,进入学习接收状态。
3.两个遥控器发射头相距1-3厘米,对准后按下电视机遥控器上想学习的按键保持2秒左右松开。
4.学习成功后LED快速闪烁三下后继续保持长亮。
5.重复步骤2-3,直到把电视机遥控器的需要学习按键全部学习完毕。
6.学习完后不做任何操作,约1分钟后自动退出学习状态,如果学习键不能正常对电视机进行操作,请重复步骤1-3重新学习。
7.注意:进行学习操作时候必须保持两支遥控器稳定,不得抖动。

产品规格:

支持数字音频解码格式:Dolby Digital(AC3) /Atmos /DTS HD/DTS/LPCM等

USB播放音频格式:MP3 / APE / FLAC / WAV / DTS / AC3

HDMI输入分辨率:3840*2160

DSP采样频率:32~192KHz

DSP比特率:16~24 Bit

数字输入电平:0.1~1V p-p

5.1模拟输出(1kHz@0dB):≥1.5V RMS

信噪比@0dB(CCIR/ARM):≥90dB

失真度:≤0.03%

频率响应:20Hz~20KHz

最大工作电流:700mA

电源适配器规格:AC 100V-240V 50/60Hz,DC 12V/1A

工作温度:-10~+60℃

存贮温度:-20~+60℃

工作湿度:10~90%RH(无冷凝)

存贮湿度:5~95%RH(无冷凝)

外壳尺寸:205mm*68mm*30mm

净重 :450g

毛重:700g

常见故障判断及处理方法:

在通电前,应仔细检查连接线是否正常,必须确保所有接口正确连接。

常见故障判断及处理方法如下:

序号故障现象原因及解决方法
1不通电1、检查电源插头是否完全插入

2、请检查电源开关POWER按键是否开启

2无声音1、输入信号源是否开启并连接完好

2、确认信号源通道选择是否与连接线接口相对应

3、输入对应指示灯是否闪烁,闪烁代表没有信号输入

4、确认输入音频信号格式是否为产品支持的格式

5、确认功放已开机并已经与本机正确连接

6、确认解码器、功放的音量设置及是否已经静音

7、信号源设备声音是否设置为对应的输出信号

3有噪音/声音异常1、确认输入音频信号格式是否为产品支持的格式

2、检查解码器模拟输出及功放输出各声道接线是否正确

3、确认连接线是否完好并可靠连接

4没有5.1环绕效果1、检查播放音源是否为5.1格式或DTS/AC3格式音源

2、检查播放设备声音设置是否为源码输出或RAW外置解码输出

3、如果使用电视机连接ARC或光纤同轴,请设置好电视机输出为RAW data或源码输出

5无法操作1、按键无法操作:请重新通电再试

2、遥控无法操作:在10M内无障碍操作、检查遥控器电池有没有安装或装反,电池电量是否消耗完(请更换电池)

3、按遥控器按键,遥控头有光闪,说明遥控器工作,不闪说明遥控器没有工作

6蓝牙无线配对•确保本品处于配对模式

•确保本品与配对设备处于范围内(手机靠近设备先联)

•从手机或平板设备删除所有已联蓝牙设备记录。重启手机或平板恢复设备蓝牙驱动后,重新联接此设备。

•当距离过短或中断联接不成功,请检查环境周边是否有过多的2.4G无线设备干扰(如WiFi信号、无线鼠标、其它蓝牙设备等)。

• 请不要将本设备放在金属物体上,不可有遮挡。信号受到干扰或遮挡时,也有可能造成声音断续/卡顿现象。

注U盘无法识别?U盘分区表改为mbr即可:

U盘原都是MBR格式,现在为做一键启动安装系统使用,部分U盘改为默认GPT(分区表格式为GUI格式),解码器设备不识别GUI格式U盘时,我们需要把格式转换为MBR格式,转换方法如下(如图)

1、DiskGenius是一款超级硬盘分区工具,可以将U盘切换回MBR格式。下载到本地安装: (请仔细参考原官网说明,避免U盘损坏)。DiskGenius官网:https://www.diskgenius.cn/download.php

2、将U盘接入电脑识别后,将U盘内文件拷入电脑本地硬盘备份。

3、参考图片将U盘格式化为MBR 格式,选择一个分区,FTA32格式。

4、格式转换后。将音频文件拷入U盘即可。
