DA600 杜比解码数字音频转换器 说明书

分类:服务与支持 解码器转换器手册 181 0

简介

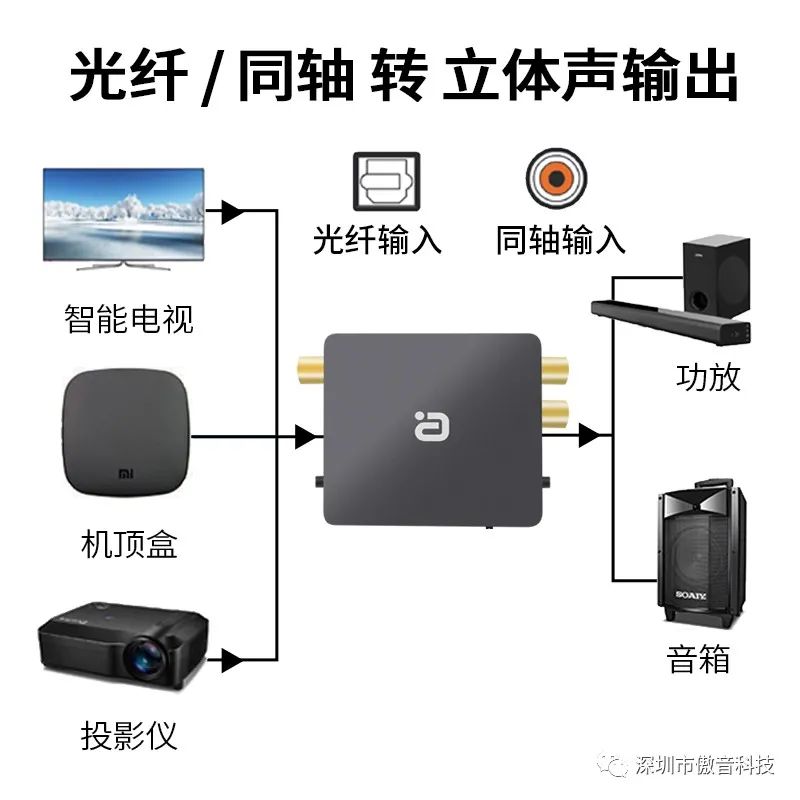

DA600高清音频解码转换器,支持光纤和同轴输入DTS-HD、DOLBY TRUE HD、DTS、DOLBY AC3、LPCM、PCM格式5.1&2.0音源硬解码转换2.0立体声输出。支持32、44.1、48、96、192KHZ,16-24Bit釆样率。可以支持新的音频格式也能避免电视等设备自带的低端解码转换对音质的影响。支持音量调节方便使用,可广泛用于DVD播放机、蓝光机、网络播放器、高清播放器、PS2、PS3、Xbox360、PC等音频转换输出。

特征

1:支持一个数字光输入,一个数字同轴输入,可以通过拨号开关进行切换。

2:支持L/R 2.0ch模拟音频输出。

3:通过按钮支持音量控制。

4:支持DTS/Dolby 5.1CH音频降解码至2.0CHG输出,支持PCM2.0 CH。

5:通过迷你USB端口支持DC5V/1000mA电源。



连接和操作

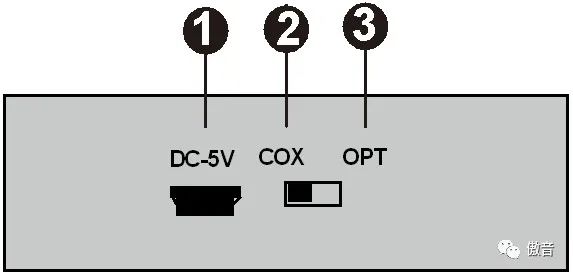

 侧面板

1:DC-5V电源接口  2:同轴切换  3:光纤切换

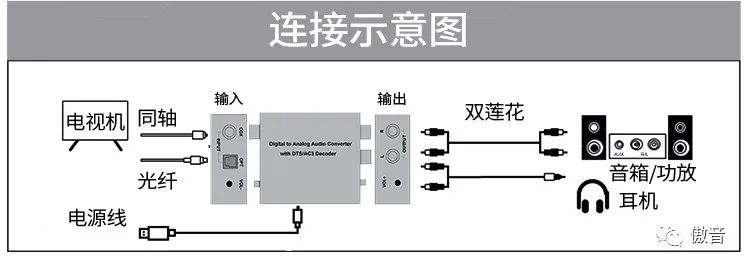

操作连接方法:

1、连接电源:

5V/1A电源适配器(请核查使用3C认证电源,避免使用不合格电源造成电流声或损坏机器)接到DA600解码器电源DC输入端,再将适配器插入室内电源插座。

2、同轴输入(切换至COX模式):

1) 通过75欧同轴音频线将播放器或电视的同轴输出口连接到DA600的同轴(COAXIAL)输入口;

2) 将播放器或电视机音频设置为同轴输出。音频格式设置为RAW或自动或PCM;

3、光纤输入(切换至OPT模式):

1) 通过光纤音频线将播放器或电视的光纤输出口连接到DA600的光纤(Optlcal)输入口;

2) 将播放器或电视机音频设置为同轴输出。音频格式设置为RAW或自动或PCM;

4、输出连接:

1) 设备的L/R莲花输出口对应功放输入口或是有线耳机或是有源音箱对应输入口连接.

2) 将功放与音箱的输入模式调到与接线口文字对应的模式。

5、按键调节合适音量。

规格

数字信号处理器采样频率范围………32b~192KHz

数字信号处理器比特率范围…………16~24Bit

5.1输出电平………………………………≥1.5V RMS

信噪比………………………………………≥90dB

频率响应……………………………………20Hz~20KHz

最大工作电流………………………………200毫安

电源适配器输入……………………………DC-5V/500mA

工作温度范围………………………………-10至+60℃

储存温度范围………………………………-20至+60℃

工作湿度范围………………………………10%至90%RH(无冷凝)

储存湿度范围………………………………5至95%RH(无冷凝)

产品/包装尺寸(长x宽x高)………72x55x20/155x90x24(mm)

产品/包装重量………………………………40g/100g

常见故障判断及处理方法:

在通电前,应仔细检查连接线是否正常,必须确保所有接口正确连接。

常见故障判断及处理方法如下:

序号故障现象原因及解决方法
1不通电1、检查电源插头是否完全插入

2、请检查旋钮键是否开启

2无声音1、输入信号源是否开启并连接完好

2、确认信号源通道选择是否与连接线接口相对应

3、输入对应指示灯是否亮,不亮代表没有信号输入

4、确认输入音频信号格式是否为产品支持的PCM格式

5、确认功放或音箱已开机并已经与本机正确连接

6、确认功放或音箱音量设置及是否已经静音

7、信号源设备声音是否设置为对应的输出信号

3有噪音/声音异常1、确认输入音频信号格式是否为产品支持的格式

2、检查设备模拟输出及功放输出各声道接线是否正确

3、确认连接线是否完好并可靠连接

4、更换电源或将电源与功放分开接面板,检测是否电源干扰

日常保养:

※采取防潮、防污染措施。

※清洁应在关机状态下进行。

※使用时应将机子放置于安全的场所,切勿在机子上随意推放物品。

※当出现故障时应请联系厂家,由专业技术人员维修,不要随意拆卸产品。
