DA550 耳放声卡音频解码一体机 说明书

分类:数模DAC转换器手册 服务与支持 1396 0

简介:

DA550耳放声卡音频解码一体机针对大部分对电脑声卡音质不满意,播放器,液晶电视等只有光纤或者同轴输出,还有部分电脑直接推耳机效果不理想,低噪大,推高阻抗耳机比较吃力,或者喜欢晚上独立一个人安静玩游戏或者看电视等,DA550能够在高性价比的情况下能够帮助解决这些烦恼。

特点:



1、超强组合-免驱升级。

采用的是音频芯片8416+音频解码芯片4344+USB解码芯片CM108B+运放芯片913,更稳定的直接输出数字信号到DAC部分解码,

2、免驱升级:WINDOWS XP、 WINDOWS VISTA、 WINDOWS 7、WINDOWS 8, MAC OS、 LINUXE等无论32位还是64位系统均

不需要安装任何驱动程序,直接就可以感受到美好的声。

3、3.5mm耳放音量独立调节,使用非常方便。

4、 高解析力 人声、乐器声清晰,三频均衡、中高音清晰、低单量足。听音辩位,放大游戏中细微声音听到之前听不到的细节。

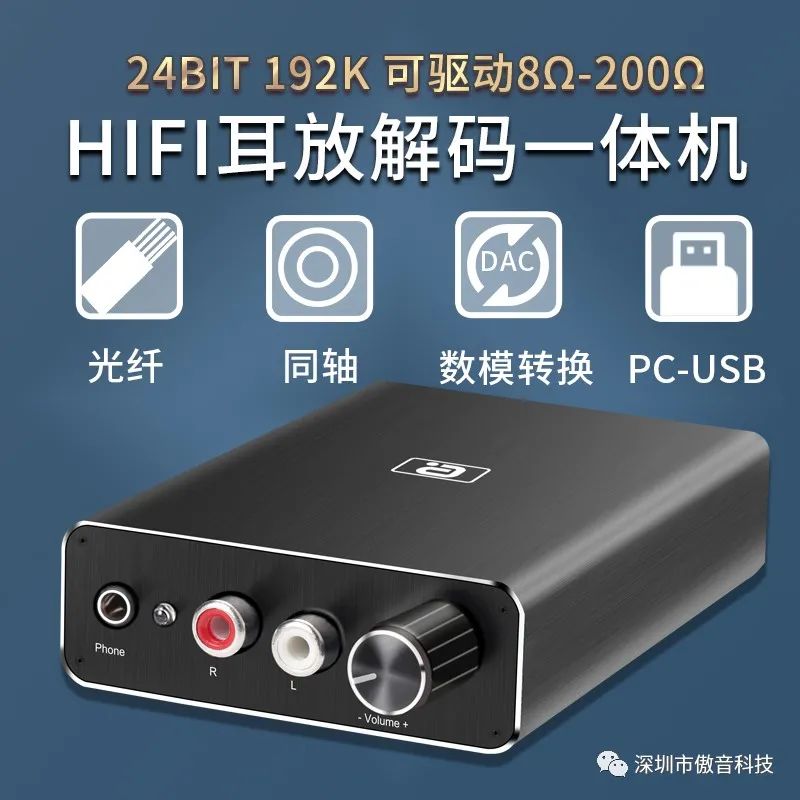

前面板接口图示:

1 、PHONE:3.5mm耳机输出

2、 电源指示灯

3 、R是右声道,L是左声道

4 、音量旋钮( VOLUME)(只调节PHONE输出音量大小)



后面板接口图示:

1、同轴输入

2、光纤输入

3、信号输入指示灯(有信号灯亮)

4、PC-USB电脑接口

5、9V-12V直流电源接口

操作连接方法:

注:连接播放器的光纤或同轴时,播放器的输出格式请设置为PCM格式同轴、光纤、USB三种音源不可同时连接,一次只能接入一种音源



1、同轴输入:

1) 通过75欧同轴音频线将播放器或电视的同轴输出口连接到DA550的同轴(COAXIAL)输入口;

2) 将播放器或电视机音频设置为同轴输出。音频格式设置为PCM;



2、光纤输入:

1) 通过光纤音频线将播放器或电视的光纤输出口连接到DA550的光纤(Optlcal)输入口;

2) 将播放器或电视机音频设置为光纤输出,音频格式设置为PCM;

3、PC-USB输入:

1) 通过USB A转B音频线将电脑USB口连接到DA550的PC-USB(PC-USB IN)输入口;

2) 电脑自动安装驱动后,声音输出默认设备设置为DA550;

注意:PC_USB是连接电脑USB接口,不可以接U盘,SD卡等存储设备。

4、输出连接:

1) 3.5音频接口输出:连接对应3.5耳机

2) 左右声道(R/L)输出:连接对应的功放或是有源音箱

5、电源连接:

12V/1A电源适配器(请检查电源规格,切勿随意使用非标规电源)接到DA550解码器电源DC输入端,再将适配器插入室内电源插座。

电源DC规格为外径5.5mm内径2.1mm。请使用过3C认证电源,避免使用滤波不好的电源以免造成电流声。



参数:

输入:PC-USB、同轴、光纤。

输出:3.5mm耳机输出,接2.0立体声功放

频率响应:±3dB(20Hz-20KHz)

采样率:USB 24bit/96khz,同轴/光纤:16bit /192KHZ

耳机抗:2-600Ω

耳放输出功率:19mW-64Ω,19nW-32Ω

信噪比:-80dB

动态范围:98dB

失真率:0.1%

DC电压:12V1A

整机尺寸:120×69×25mm

整机重量:0.4Kg

颜色:黑色





常见故障判断及处理方法:

在通电前,应仔细检查连接线是否正常,必须确保所有接口正确连接。

常见故障判断及处理方法如下:

序号故障现象原因及解决方法
1不通电1、检查电源插头是否完全插入

2、请检查电源开关POWER按键是否开启

2无声音1、输入信号源是否开启并连接完好

2、确认信号源通道选择是否与连接线接口相对应

3、输入对应指示灯是否亮,不亮代表没有信号输入

4、确认输入音频信号格式是否为产品支持的PCM格式

5、确认功放或音箱已开机并已经与本机正确连接

6、确认功放或音箱音量设置及是否已经静音

7、信号源设备声音是否设置为对应的输出信号

3有噪音/声音异常1、确认输入音频信号格式是否为产品支持的格式

2、检查设备模拟输出及功放输出各声道接线是否正确

3、确认连接线是否完好并可靠连接

4、更换电源或将电源与功放分开接面板,检测是否电源干扰

4电脑无声音1、检查电脑连接线正确,电脑连接了有驱动自行安装。

2、检查电脑声音默认输出设备设置为本机。

日常保养:

※采取防潮、防污染措施。

※清洁应在关机状态下进行。

※使用时应将机子放置于安全的场所,切勿在机子上随意推放物品。

※当出现故障时应请联系厂家,由专业技术人员维修,不要随意拆卸产品。
